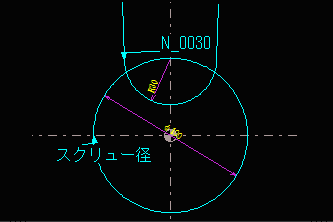

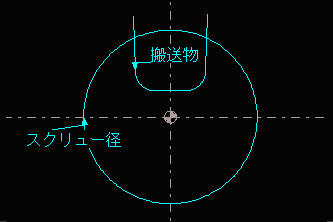

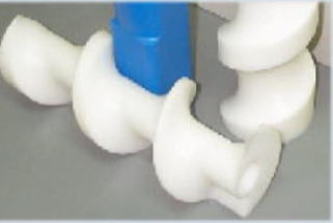

搬送物が、左図のようなＲ付き角柱でも、必要な図形は、スクリュー径と搬送物の形状だけで、ボール工具中心が、回転軸上にくるようなツールパスを生成します。 工具の背中で削れないような、大中径サイズのタイミングスクリュー加工に最適です。 対象機械は、同時制御が出来るインデックスを積んだマシニング/フライスから、マザックのＷＵＨ座標系複合旋盤までお使いになれて、２軸（ＸＺ/ＵＷ）と回転軸（Ａ/Ｈ）の同時３軸加工が行えます。 |
| 大中径スクリュー加工で、あらゆる搬送物の形状に対応した、工具回転軸中心加工が可能！ スクリューのリード幅は、等速〜等加速〜等速のパターンを回転位置で指定するだけで自動計算されます。 また、個別にリード幅を９０単位で設定することも可能 |
| 本加工モジュールは、タイミングスクリューの設計値、対象機械の制御軸、搬送物形状について、お客様の仕様ごとのソフトウェアになりますので、ご検討にあたりましては、何なりとご相談、お声がけを賜りますようお願い申し上げます。 |
|
搬送物が、左図のようなＲ付き角柱でも、必要な図形は、スクリュー径と搬送物の形状だけで、ボール工具中心が、回転軸上にくるようなツールパスを生成します。 工具の背中で削れないような、大中径サイズのタイミングスクリュー加工に最適です。 対象機械は、同時制御が出来るインデックスを積んだマシニング/フライスから、マザックのＷＵＨ座標系複合旋盤までお使いになれて、２軸（ＸＺ/ＵＷ）と回転軸（Ａ/Ｈ）の同時３軸加工が行えます。 |

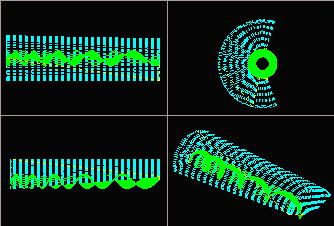

| R付き角柱の搬送物 | ||
 |
 |
|

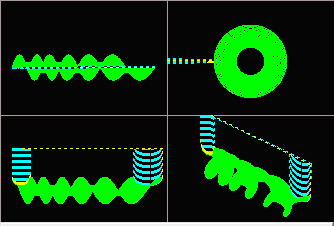

| 円柱の搬送物 | ||
 |
 |
|

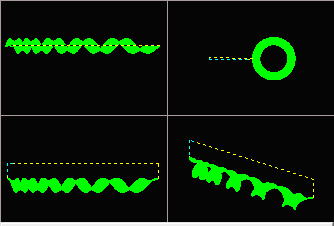

| 楕円柱の搬送物 | ||
 |
 |
|

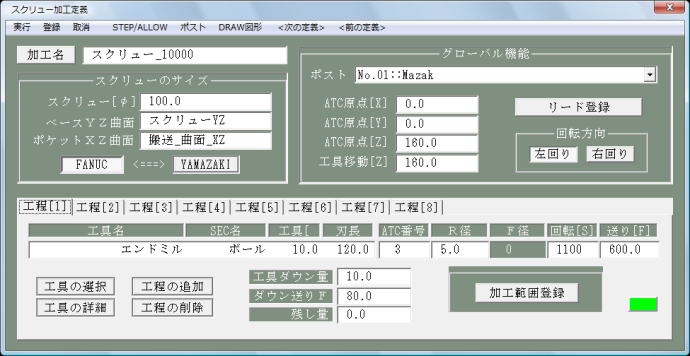

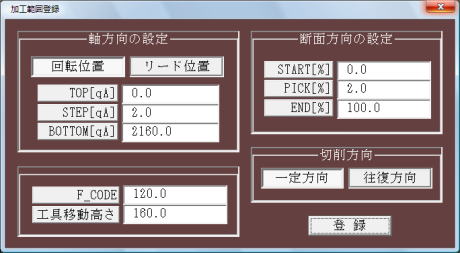

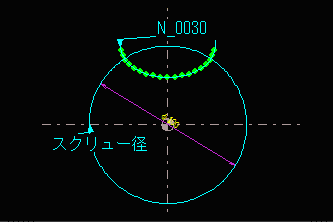

| 工具の開始/終了ポジションの選択と加工範囲、切削方向などを選択、設定します。 |

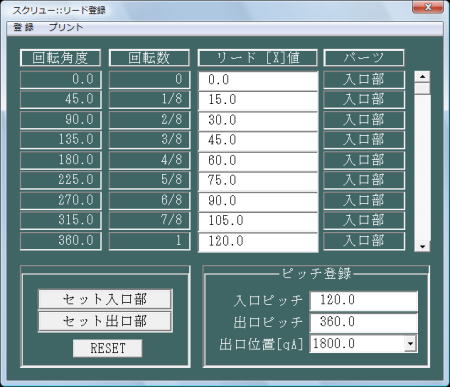

| リード登録画面 | |
 |
入り口部の等速ピッチ、途中の等加速ピッチ、出口部の等速ピッチ、入り口部のセット角度、出口部のセット角度、などのタイミングスクリューの設計値を入力します。 更に、リード幅を45°単位で自由に設定することもできます。 |
