繰り返し[OFF] 微小R無し/接円弧挿入

繰り返し[OFF] 微小R無し

繰り返し[XY] 微小R無し

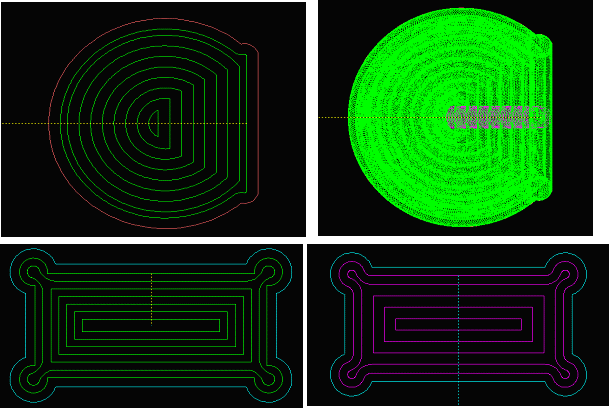

下図の逃がし円弧付き形状で、今回の新仕様の繰り返し[XY]が、正しく動作しなくなった件を修正しました。
つきましては、逃がし円弧付き形状の繰り返しは、原則 [XY] 設定を標準仕様にさせて頂きます。
逃がし円弧の前後に微小円弧を挿入した時、正しく動作したり、グチャグチャな動作になります。
勿論、輪郭によっては[XY]でグチャグチャになったり、従来方法で、その輪郭の出っ張り円弧の前後に微小円弧を挿入して、[OFF]で正常に動作したりの場面もありますので、逃がし円弧付き形状以外は、[XY][OFF]のいずれか動作する方を選択してください。

繰り返し [XY] の動作修正

Ver 8.21C 2018/11/13

カプセル登録時に、カプセルを選択して曲線名を選択する前後で、ESCキーを押して作業を中断した時に、不正な加工定義が登録される件を修正しました

カプセル登録時の中断の改善

繰り返し[1]の初期設定が [OFF] だったのを、一連の繰り返し動作の拡張に併せて、[XY] に変更しました。

繰り返し[1]の初期設定の変更

輪郭ポケット加工で、繰り返し動作なしで工具中心で輪郭加工する時、輪郭補助円無しだと何も動作しなく、輪郭補助円に微小半径値を設定すると、コーナー部で不正な動作になる件を修正しました。

輪郭ポケット処理の改善[3]

輪郭ポケット加工で、繰り返し動作に続き、同じ曲線を工具オフセット無しで輪郭一周加工する時、輪郭一周加工の工具軌跡が不正になる件を修正しました。

輪郭ポケット処理の改善[2]

平行な２直線の中線で、クリップ動作が連動しなかった件を修正しました。

中線処理の改善

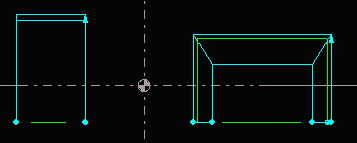

下図のように、断面バラバラのテーパー曲線を、LOOPボタンが有効の時に連続して登録する時、2個目以降の登録処理が正しく実行されなかった件を修正しました。

テーパー曲線連続登録時の不良修正

Ver 8.21B 2018/11/5

④ 一周した曲線の先頭図形を、他の図形に置換した時、始点が移動しなかった件を修正しました。

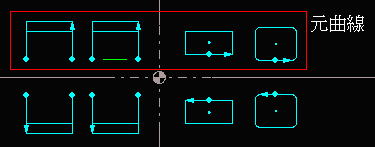

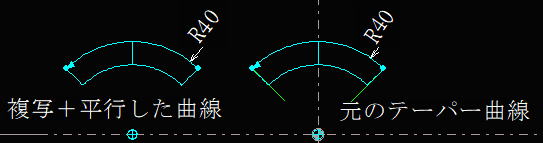

③ ベースライン曲線が1つだけで、上面Rを付けたテーパー曲線を（複写＋平行）移動した時、複写先のベースライン曲線のサイズが、上面Rだけ大きくなった件を修正しました。

② BOXで囲ったっ複数の曲線を、複写＋対称/回転した時、正しく複写できなかった件を修正しました。

① 複合断面テーパー加工と一定断面テーパー加工の複数組合せで、順番によって加工開始点、終了点が不正になる件を修正しました。

機能修正

■ DXFファイル名は、固定値です。変更しないでください。
■ 文字とDXFファイルの対応は、対応表を参照してください。
■ ファイル名が同じなら、文字図形の変更は自由です。
■ 入力後の文字サイズ変更は、曲線変換メニューにある［倍率］で、比率によるサイズ変更をしてください。

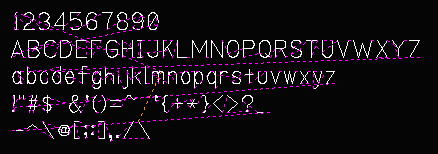

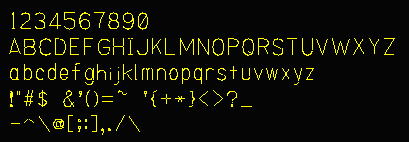

キーボードから半角数字、アルファベット（大文字・小文字）、記号を入力して、Vcubeフォルダー直下にある、［FONTS］フォルダに保存されている各種文字のDXFファイルに対応した文字を生成します。

文字図形のCAD入力

先のバージョンで拡張した２重円の組合せで、［カラー別ラインタイプ別］が有効な時に、同色・同線種に限り選別されていた機能を、色別・線種別で選別できるようにしました。
また、BOX枠と併せて、ポリライン取り出しも可能になりました。

穴点のBOX選択の改定

直線図形入力で、中線・水平線・垂直線に限り、クリッピング機能を連動させました。

中線・水平・垂直線にクリッピング機能を連動

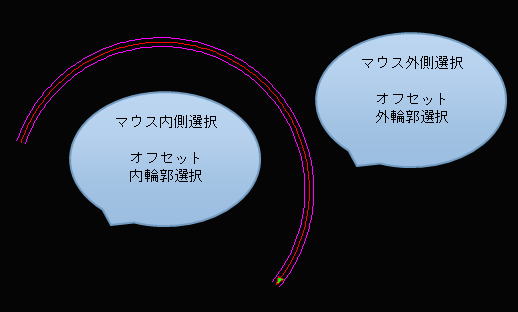

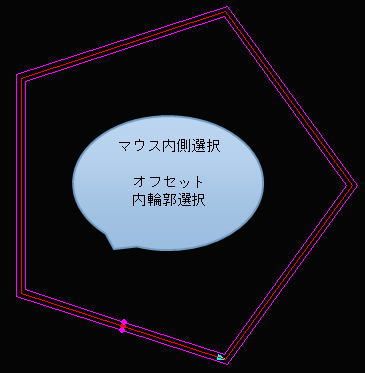

単一の図形や曲線をオフセット移動する際、＋オフセット値を入力することで、±オフセット２図形を表示して、いずれかの領域をマウス選択して決定することができます。
2図形が表示されて、図形を選択するのではなく、どちら側かの領域をクリック選択してください。
また、オフセット－値を入力した時は、オフセットマイナス図形を確定します。

なお、図形をBOX選択した時は、本機能は無効になり、従来通り＋－値に応じてオフセット移動した図形を表示します。

図形・曲線のオフセット候補２図形選択機能

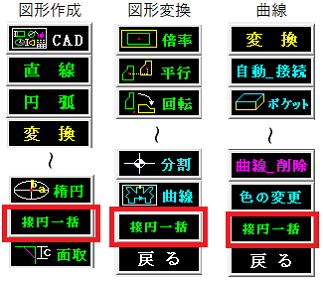

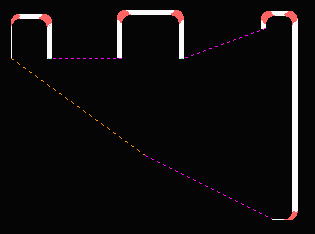

登録済みの曲線輪郭の全てのコーナー部に、指定円弧図形を作成する機能を追加しました。

接円一括作成機能

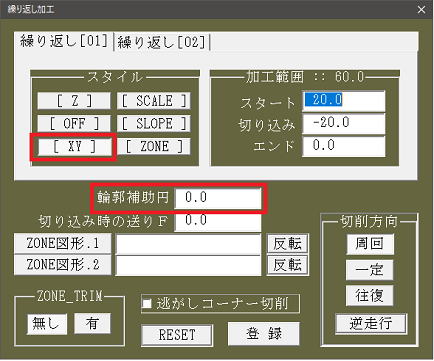

また、今回の拡張に併せて、繰り返しダイアログに［輪郭補助円］の設定項を追加しました。
ここで指定する補助円とは、輪郭補助する意味であって、内部処理として使われる円弧をいい、輪郭図形に接円を挿入するものとは異なります。
基本的に入力しなくても大丈夫ですが、入力する場合は、0.001ぐらいが目安になります。

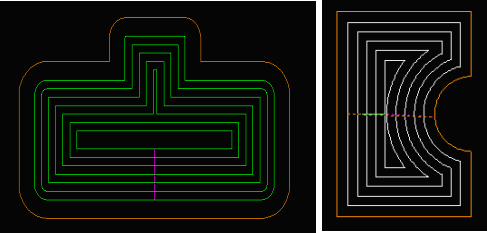

今回の改善として、離れた場合にも無条件に接続する接続円を生成して、繰り返し輪郭を生成する機能を拡張しました。
ついては、今回の拡張以降、ポケット荒加工の繰り返し選択は、「ＸＹ］で統一します。
なお、これまでのように折れ点で微小円弧を挿入する必要はありません。逆に、挿入したほうが正常に動作しないことのほうが多いため、入力しないようにしてください。

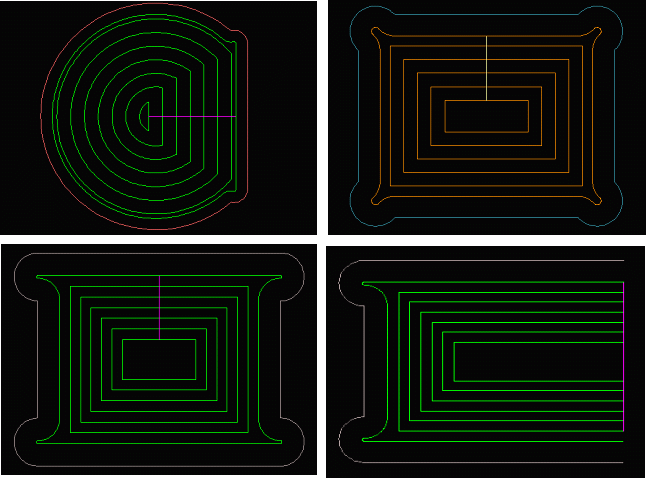

下図のような事例で、輪郭円弧図形との交点が無くなるために、工具オフセットした時に繰り返し動作ができない件で、折れ点に微小円弧を挿入するといった手順がありましたが、図形消滅処理との兼ね合いで、途中止まってしまう問題点がありました。

輪郭ポケット繰り返しの拡張

Ver 8.21A 2018/10/29

のみ
（図形）変換	（原点）分割
	画層分割
曲線	穴図形

切換え可
表示	図形のカラー変更
	図形のラインタイプ変更
	図形・線種の変更
同一径円図形	表示色の変更
	削除
	レイヤー移動/コピー
	Φ径の変更
文字図形
図形	図形削除
（図形）変換	倍率
	平行
	回転
	対称
	オフセット
	BOX回転
	BIX移動
	BOX対称
	BOX削除
曲線	曲線削除
（曲線）変換	平行
	回転
	対称
	オフセット
	倍率
	レイヤー移動

PCメモリーなどのハードウェア動作不良によるVcubeファイルの破損で、従来は「曲線のセグメントが破損しています」エラーからなかなか抜けられなく、最終的に破損したファイルを破棄しなければなりませんでしたが、今回の改定に合せて、残せるものは極力残せるような改善を図りました。

曲線セグメント破損処理の改善

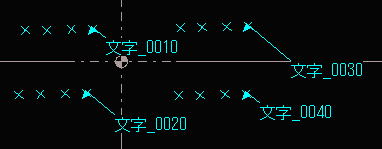

従来は、文字図形（曲線）を複写移動しても、その曲線は加工定義で参照できませんでしたが、今回の改定により、複写移動した文字図形も、加工定義で参照できるようになりました。
また、文字図形を登録するときは、レイヤー16を専用的に使っていて、レイヤー16にある図形が消えるといった障害がありましたが、今回の改定により、レイヤー16を専用的に使わず、他のレイヤーと同じレベルにしました。
なお、文字加工での複数輪郭は、従来通り未サポートです。個々に加工定義を登録してください。

文字図形の拡張

ポリライン点の選択方向は、時計回り/反時計回りの区別はありません。クリックした順にポリライン直線が描画されます。

連続してポリライン点をクリック継続して、最後に右クリックしてポリラインを閉鎖します。

ツールバーにあるBOXの拡張で、、新たにポリラインボタンを追加して、任意点をクリックして囲った領域で、図形や曲線が認識できるようになりました。

ツールバーBOXの拡張機能ポリライン選択機能

図形解析で、円図形は半径値を表示していましたが、同時に直径値Φも、同時に表示するようになりました。

円図形解析のΦ値表示

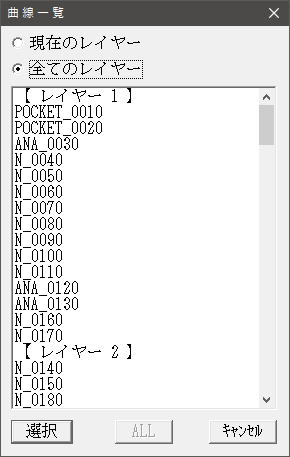

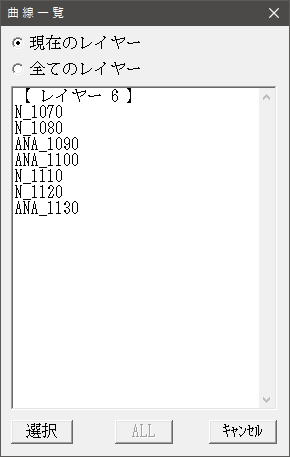

ツールバーにあるLISTボタン（曲線一覧表）で、表示される曲線名一覧を、現在表示しているレイヤーだけ、全てのレイヤーに分割切換えできるようになりました。

ツールバー「曲線一覧表」の拡張

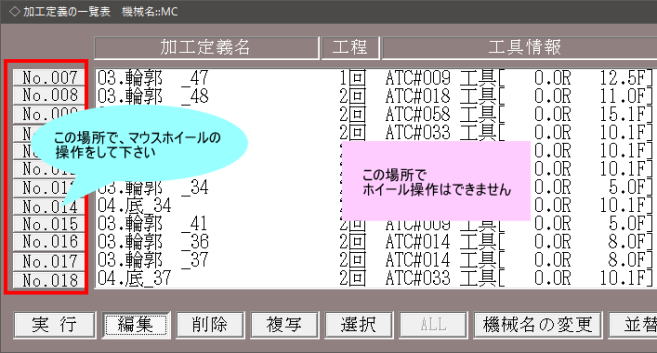

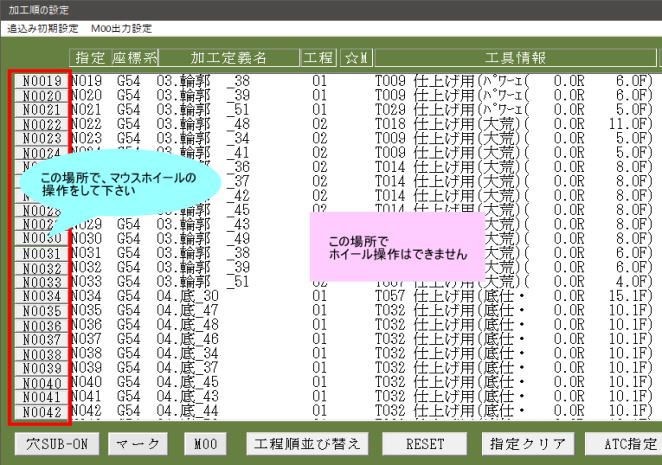

ピットインの加工名一覧や、加工順の設定画面で、マウススホイールでスクロール操作ができるようになりました。
なお、マウススクロール操作は、一覧の行番号表示場所で操作してください。リスト一覧上での操作はできません。

加工一覧と加工順設定画面のマウスホイール対応

選択する2図形で、カラー別/ラインタイプ別の選択も有効です。

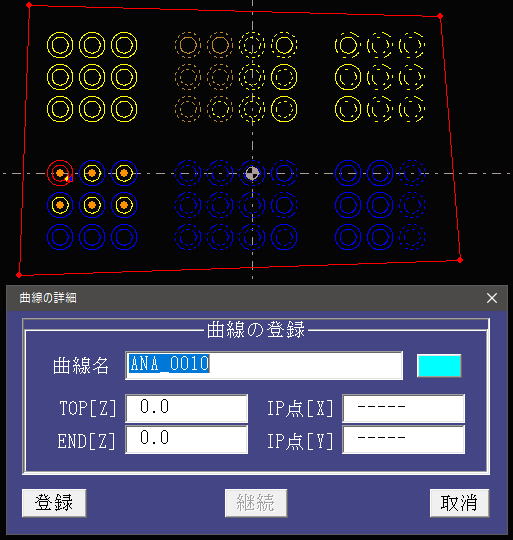

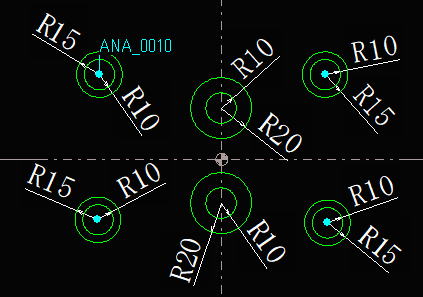

BOX操作で穴図形を選択する時、同心円の2個の円図形を選択して、2個の半径値と共通な穴点が選択できるようになりました。
BOX操作後、円図形を連続選択して、選択後、図形のない任意点をクリックすると、選択が完了します。
従来の1個だけの円図形を選択する時は、1個の円図形を選択した後、図形のない任意点をクリックして、選択を完了させます。

穴図形BOX選択の拡張

加工定義の<複数輪郭>の登録数を、32個から64個に拡張しました。
併せて、DRAW図形の<輪郭図形>数も64個に拡張しました。
今回の拡張に合せて、Vcubeの加工プログラム名の拡張子が、KWQ から KWD に変更されました。
この変更は、従来「KSE」「KWQ」ファイルを読み込んだら、自動的に「KWD」で新たに保存されますので、お客様がお使いになる上で、何も事前操作は必要ありません。
なお、拡張子「MZF」は従来のままです。

加工定義の複数輪郭登録数を64個に拡張

Ver 8.20A 2018/9/29
